 Petitte modif sur la PR7

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
leroudani

MEMBRE Très actif
MEMBRE Très actif
leroudani

MOTOS : TTR250 6.40KTM PR7AJP
Messages : 126
Date d'inscription : 15/05/2020
Age : 66
Ville ou région : 34

Petitte modif sur la PR7  Empty
MessageSujet: Petitte modif sur la PR7    Petitte modif sur la PR7  EmptyMer 29 Juil 2020 - 21:57

Bonsoir !

Comme je ne suis pas en état de sortir à moto, je bricole un peu au garage.
L'idée du jour c'est de remplacer le petit carter en plastoc qui cache le pignon SB de la PR7
Objectif : faire quelque chose qui permette d'y jeter un œil sans démontage et que le jet d'eau puisse atteindre ce recoin au retour de sortie boueuse.

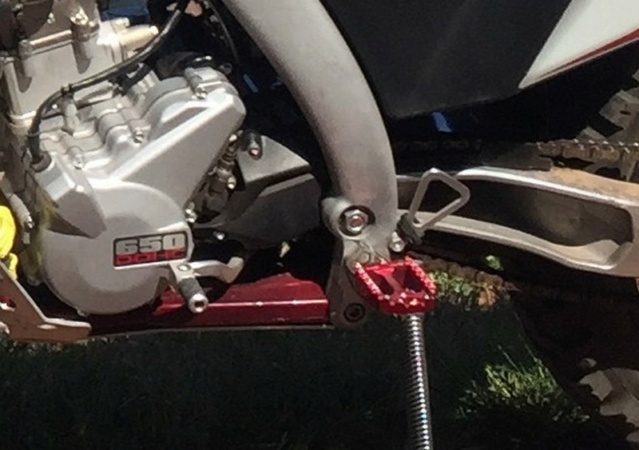

L'origine:

Petitte modif sur la PR7  Img_7611

Comme d'habitude: faire d'abord un ou même plusieurs gabarits en carton, j'ai aussi tenu compte de la dimension de la chute d'alu. L'épaisseur est de 3mm . C'est un alliage plutôt raide qui ne se plie pas facilement.

Petitte modif sur la PR7  Img_110

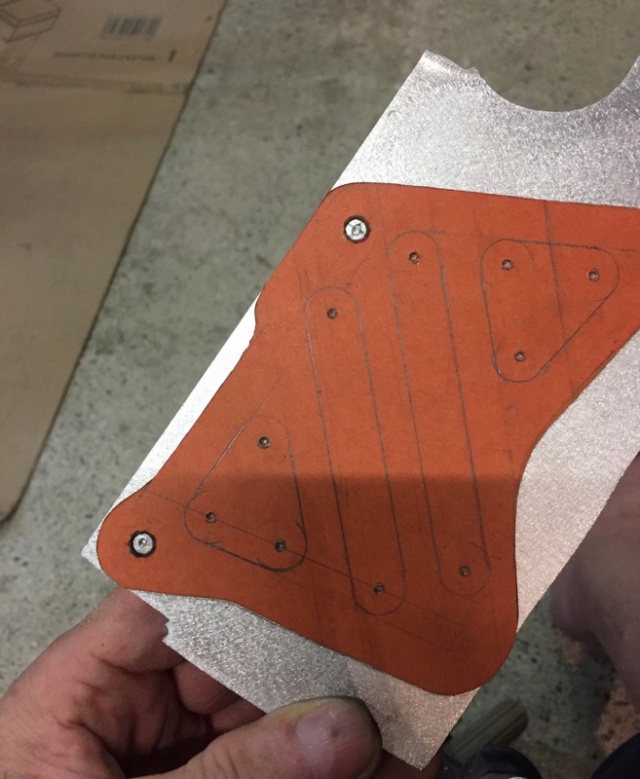

Quand la forme convient, l'étape suivante c'est de reporter la forme générale au crayon et de pointer (marteau pointeau) les centres des perçages: ici diamètres 12 et 6,5 pour les fixations au moteur.

Petitte modif sur la PR7  Img_210

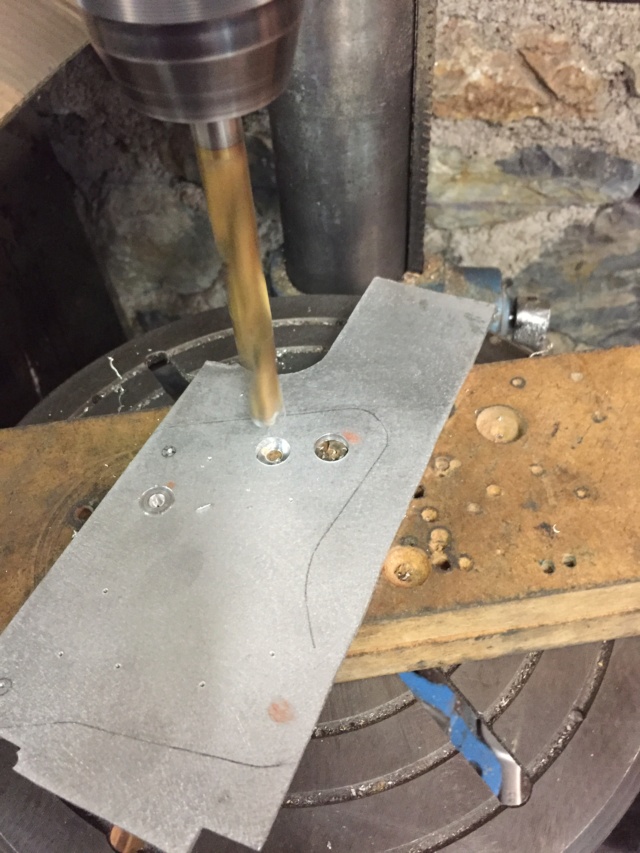

A suivre le perçage:  Perceuse à colonne de préférence ce qui permet un réglage constant des vitesses de rotation alors que la perceuse manuelle avec variateur c'est plus compliqué...Mais ça va aussi quand il n'y a qu'çà ...

Petitte modif sur la PR7  Img_9910

Il existe des forets avec centreur capable de percer en un seul passage et qui sortent un excellent résultat. Sinon attaquer avec du 4 ou 5 et augmenter progressivement ... c'est plus long mais ça va quand même là aussi...
On passe ensuite à la découpe à l'aide d'une bonne scie sauteuse ... (Avec une cochonnerie à 20 €, laissez tomber, louez !) et des lames adaptées pour l'alu dont une à chantourner pour les virages un peu serrés.

Petitte modif sur la PR7  Img_410

Petitte modif sur la PR7  Img_510

Cela va de soi... mais je le dis quand même : Faire les découpes intérieures en premier !

Présentation de la pièce brut de décoffrage.

Petitte modif sur la PR7  Img_0010

Après une petite heure de finitions à l'étau + limes alu, limes rondes, papier de verre de plusieurs granulométries, et pour la finition des faces un coup de ponceuse vibrante ou orbitale au 240 fait l'affaire. L'idéal serait de faire anodiser en rouge comme les moyeux ... la classe !!!

Petitte modif sur la PR7  Img_0012

J'ai intercalé 2 entretoises de 15 mm derrière la plaque pour la fixation avec 2 vis M6x 40.
Le résultat est assez à mon gout, un P'tit côté Touracket n'est ce pas ?

Petitte modif sur la PR7  Img_0011

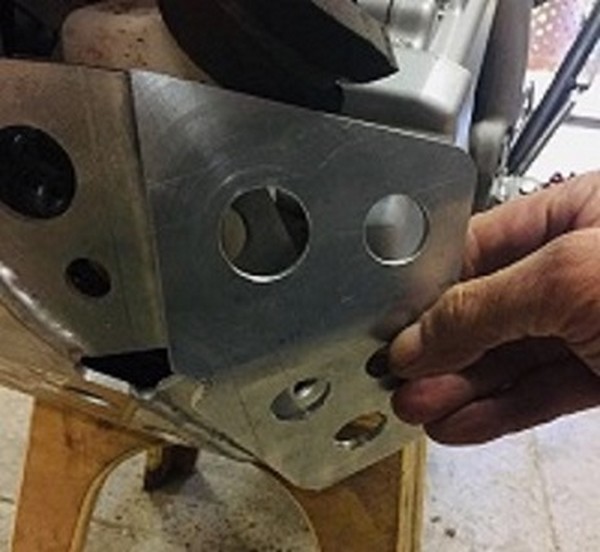

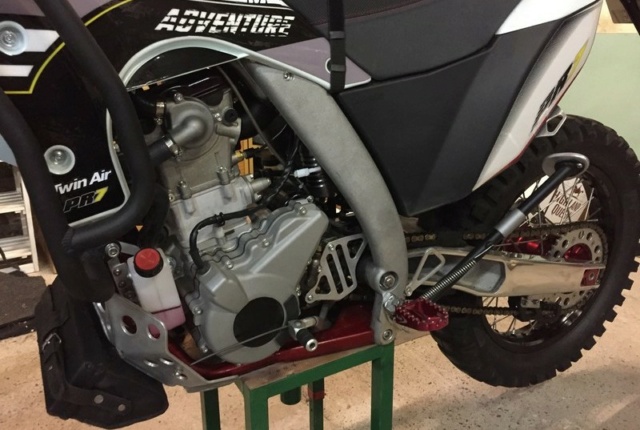

Sur cette dernière image on voit aussi le sabot légèrement élargi afin de protéger encore mieux le carter d'allumage.

Petitte modif sur la PR7  Img_0013

Petitte modif sur la PR7  Yfoae310

Et voilà un petit bonus pour terminer !
C'était le petit tuto du jour...
Revenir en haut Aller en bas
manuz

Membre Super VIP
manuz

MOTOS : TT600E belgarda
Pneu AV/AR : MT21
Messages : 1644
Date d'inscription : 01/03/2013
Age : 51
Ville ou région : vers Toulouse

Petitte modif sur la PR7  Empty
MessageSujet: Re: Petitte modif sur la PR7    Petitte modif sur la PR7  EmptyMer 29 Juil 2020 - 22:56

bonsoir
ouais c cool ; depuis ton post pare chaleur, j'ai tenté de scier l'alu à la sauteuse et affectivement ca le fait ; c'est quoi ton alu vu qu'il existe plein de variétés ?

à tout hasard, je me verrais bien copier ce rack :
https://www.adventurespec.com/shop/product/adventure-spec-honda-crf450l-side-luggage-supports-107?category=3#attr=221

tu le sens faisable assez facilement pour l'amateur peu équipé "métal" ?
Revenir en haut Aller en bas
leroudani

MEMBRE Très actif
MEMBRE Très actif
leroudani

MOTOS : TTR250 6.40KTM PR7AJP
Messages : 126
Date d'inscription : 15/05/2020
Age : 66
Ville ou région : 34

Petitte modif sur la PR7  Empty
MessageSujet: Re: Petitte modif sur la PR7    Petitte modif sur la PR7  EmptyJeu 30 Juil 2020 - 12:32

Salut Manuz
C'est une bonne idée ces "Rack" et de plus ils sont jolis.
Je suis incapable de te répondre concernant la nature des alliages d'alu que j'ai pu utiliser jusque là, à la base ce n'est pas vraiment mon domaine de compétences.
Tu as la chance d'être vers Toulouse, j'y ai vécu 9 ans et à l'époque je me fournissais dans 2 casses qui travaillaient beaucoup avec l'aérospatiale et ses sous traitants.
Il y avait aussi l'AFPA qui dispensait des formations de chaudronnier aéro où j'allais visiter les poubelles étant de la maison.
Un collègue de ce forum à réalisé des choses intéressantes, notamment un sabot pour son 6.90 qu'il est allé tailler, c'est malin, dans une benne de camion en alu ( la benne pas le camion) ...
Pour savoir si c'est facilement pliable je découpe un petit morceau et à l'étau je le plie à 90° si çà casse je le réserve pour faire des chose plates.
Donc, pour ce que tu envisages il te faut un alliage qui plie mais ne romps pas, je prendrais du 4 afin de garder une bonne rigidité mais en cas de gamelle çà absorbera l'énergie du choc et évitera d'autres dégâts.
il y a un pliage assez long je te conseillerais de le faire en premier et même, pour que ce soit net, de le faire faire par un chaudronnier ce n'est pas ce qui manque chez toi... Le reste des opérations ne devraient pas te poser de grosses difficultés. Il y a aussi TECHNAL par là : ils peuvent sans doute anodiser pour la finition ?
Bon courage !
Revenir en haut Aller en bas
ursustenerix

Membre Super VIP
ursustenerix

MOTOS : Himalayan + ?????
Pneu AV/AR :
Messages : 2110
Date d'inscription : 21/11/2012
Age : 63
Ville ou région : Au Nord du Vercors

Petitte modif sur la PR7  Empty
MessageSujet: Re: Petitte modif sur la PR7    Petitte modif sur la PR7  EmptyJeu 30 Juil 2020 - 12:42

Salut manu,

as-tu déjà repéré les points d'attache possible ??

_________________
 Ils ne savaient pas que c'était impossible...  ... ...  alors ils l'ont fait ...
AlbaAlleAndoAnglArméAutrBosnBulgCanaCroaDaneEcosEireEspaEstoFinlGéorGrècGroeHongIranIrlaIslaItalLett
LiecLituMacéMaroMoldMonaMongMontNorvPaysPoloPortRDARFARoumRussSanMSerbSlovaSlovéSuèdSuisTchéq
TranTurqUkraURSSUSA
Revenir en haut Aller en bas
manuz

Membre Super VIP
manuz

MOTOS : TT600E belgarda
Pneu AV/AR : MT21
Messages : 1644
Date d'inscription : 01/03/2013
Age : 51
Ville ou région : vers Toulouse

Petitte modif sur la PR7  Empty
MessageSujet: Re: Petitte modif sur la PR7    Petitte modif sur la PR7  EmptyVen 31 Juil 2020 - 7:19

@ursustenerix a écrit:
Salut manu,

as-tu déjà repéré les points d'attache possible ??

salut ursu ; ya en a peu et mal orientés ; je pense que passer au rack demanderait soudure d'ancrage

@leroudani : merci des infos

je sais pas si c'est une bonne nouvelle pour le bricolo qui voulait s'améliorer en métal : j'ai rencontré un jeune retraité garagiste moto qui va ouvrir un atelier chez lui pour refaire son premier métier à savoir adaptateur d'install bagage moto (conception-devis-réalisation)) ; il a vu les racks de la crf
Revenir en haut Aller en bas
DOMS

Membre Actif
Membre Actif
DOMS

MOTOS : DRZ 400 S - BMW 1200 GSA Rallye
Messages : 90
Date d'inscription : 22/12/2019
Age : 56
Ville ou région : Lauzerville (31650)

Petitte modif sur la PR7  Empty
MessageSujet: Re: Petitte modif sur la PR7    Petitte modif sur la PR7  EmptyVen 31 Juil 2020 - 13:06

@manuz a écrit:
@ursustenerix a écrit:
Salut manu,

as-tu déjà repéré les points d'attache possible ??

salut ursu ; ya en a peu et mal orientés ; je pense que passer au rack demanderait soudure d'ancrage

@leroudani : merci des infos

je sais pas si c'est une bonne nouvelle pour le bricolo qui voulait s'améliorer en métal : j'ai rencontré un jeune retraité garagiste moto qui va ouvrir un atelier chez lui pour refaire son premier métier à savoir adaptateur d'install bagage moto (conception-devis-réalisation)) ; il a vu les racks de la crf
salut

C intéressant ce gars sur Toulouse, si tu as ses coodonnées, ca pourrait être tentant pour le DRZ
Revenir en haut Aller en bas
manuz

Membre Super VIP
manuz

MOTOS : TT600E belgarda
Pneu AV/AR : MT21
Messages : 1644
Date d'inscription : 01/03/2013
Age : 51
Ville ou région : vers Toulouse

Petitte modif sur la PR7  Empty
MessageSujet: Re: Petitte modif sur la PR7    Petitte modif sur la PR7  EmptyVen 31 Juil 2020 - 13:52

@DOMS a écrit:

salut

C intéressant ce gars sur Toulouse, si tu as ses coodonnées, ca pourrait être tentant pour le DRZ

c'est coté lavaur et pas encore créé donc pas de coordonnées  ; il m'a parlé de l'automne ; je lui demanderai aussi s'il veut de la pub chez les traileux pour le démarrage ou si ca restera une microactivité de loisir
Revenir en haut Aller en bas
midi134

Membre Super VIP
midi134

MOTOS : Africa Twin 1989, Kawasaki Versys X-300, Honda XR 400
Pneu AV/AR : T 63
Messages : 1365
Date d'inscription : 16/07/2013
Age : 63
Ville ou région : Cévennes gardoises

Petitte modif sur la PR7  Empty
MessageSujet: Re: Petitte modif sur la PR7    Petitte modif sur la PR7  EmptyVen 31 Juil 2020 - 17:24

Citation :
c'est coté lavaur et pas encore créé donc pas de coordonnées  ; il m'a parlé de l'automne ; je lui demanderai aussi s'il veut de la pub chez les traileux pour le démarrage ou si ca restera une microactivité de loisir

Trop tard !
Je voudrais des trucs pour mes motos ...  cligne
Revenir en haut Aller en bas
leroudani

MEMBRE Très actif
MEMBRE Très actif
leroudani

MOTOS : TTR250 6.40KTM PR7AJP
Messages : 126
Date d'inscription : 15/05/2020
Age : 66
Ville ou région : 34

Petitte modif sur la PR7  Empty
MessageSujet: Re: Petitte modif sur la PR7    Petitte modif sur la PR7  EmptyMar 20 Oct 2020 - 10:32

Hello
J'en ai fait un autre, alors si ce cache PSB intéresse quelqu'un, qu'il me contacte en MP.
Çà se monte aussi sur la SWM ou sur les Husquvarna 610 et 630 bien sur .
Petitte modif sur la PR7  Img_0011
Revenir en haut Aller en bas
jobric

Habitué du Forum
Habitué du Forum
jobric

MOTOS : 701 enduro2020
Messages : 418
Date d'inscription : 10/09/2019
Age : 60
Ville ou région : pays de loire

Petitte modif sur la PR7  Empty
MessageSujet: Re: Petitte modif sur la PR7    Petitte modif sur la PR7  EmptyMar 20 Oct 2020 - 13:24

du beau boulot LEROUDANI !
Revenir en haut Aller en bas
leroudani

MEMBRE Très actif
MEMBRE Très actif
leroudani

MOTOS : TTR250 6.40KTM PR7AJP
Messages : 126
Date d'inscription : 15/05/2020
Age : 66
Ville ou région : 34

Petitte modif sur la PR7  Empty
MessageSujet: Re: Petitte modif sur la PR7    Petitte modif sur la PR7  EmptyMar 20 Oct 2020 - 15:02

Merci JOBRIC ! :(hello1
Revenir en haut Aller en bas
