 Sabot moteur KTM 690 Ebduro R by YaYa

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
YaYa

Membre Actif
Membre Actif
avatar

MOTOS : KTM 990 Adventure 2012 KTM 300 EXC 2013
Pneu AV/AR : Twinduro/MT21 - K60
Messages : 63
Date d'inscription : 18/01/2015
Age : 26
Ville ou région : Sud Ouest - Midi-Pyrénées - Au coeur des pyrénées ;)

MessageSujet: Sabot moteur KTM 690 Ebduro R by YaYa   Dim 8 Mar 2015 - 17:52

Bonjour tout le monde,

Voile dernièrement j'ai regardé le sabot moteur alu  happy   pour 690 sur internet et chez mon concesse.

Le problème c'est que c'est cher un sabot alu !

Alors il m'est venu l'idée d'en faire un, ouép un vrais de vrais.

Je vais donc vous montrez comment j'ai fais, si ça peut aider quelqu'un...

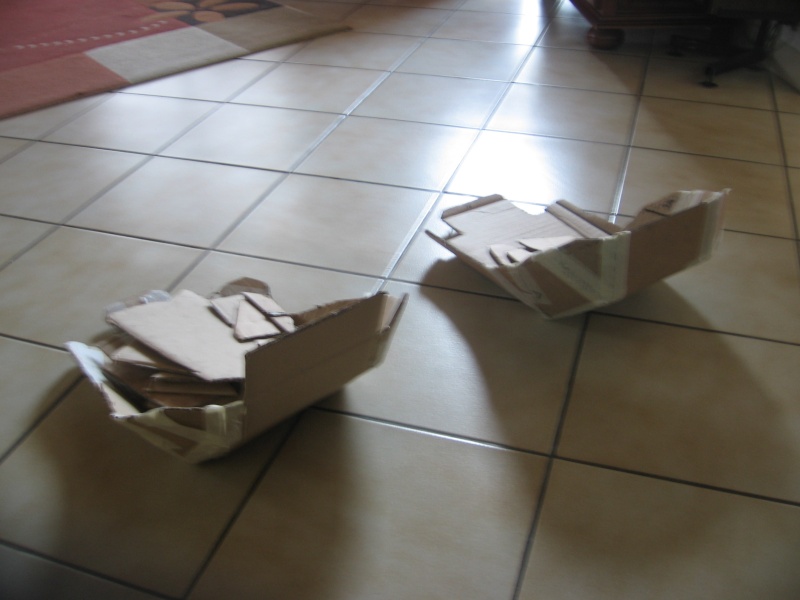

1) Faire un modèle en carton sur la moto et le découpé pour avoir un patron du sabot





2) Découper dans une benne-alu de camion un bout de tôle d'alu (NOTA : pour cette étape vérifié en premier lieu que la benne se trouve bien à la casse et non le parking poids lourd le plus proche de chez vous)

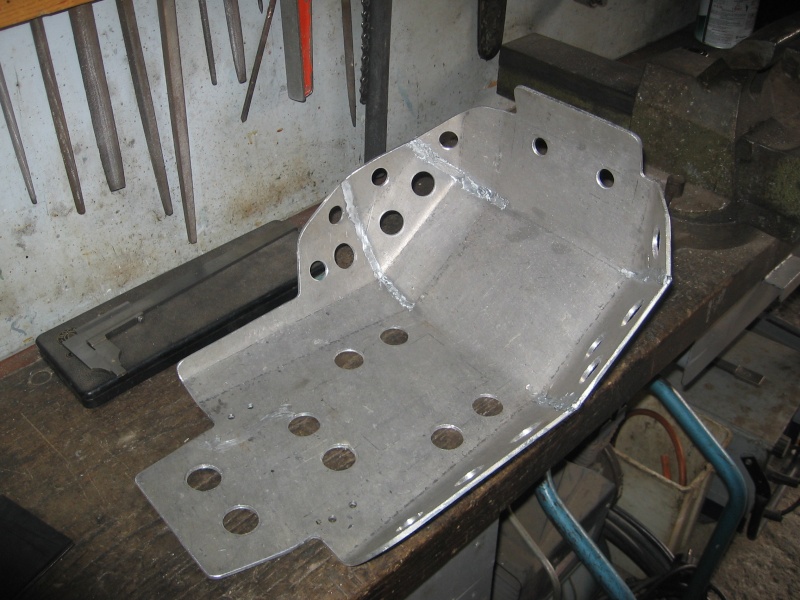

3) Découpé la forme du patron dans la tôle et plier le sabot avec les mêmes angles que le patron en carton et par la suite souder aux endroit prédéfinit, le mieux pour souder l'alu et un poste TIG avec les bon réglage comme je ne possède pas ce genre de matériel (6000€ le poste... chaud chaud les marrons) j'ai fais avec une brasure "miracle" (Durafixe). En gros ça colle plus que ça ne soude mais ça tien (j'ai déjà fais un sabot avec ça par le passé sur un 125 HVA et pas de problème).

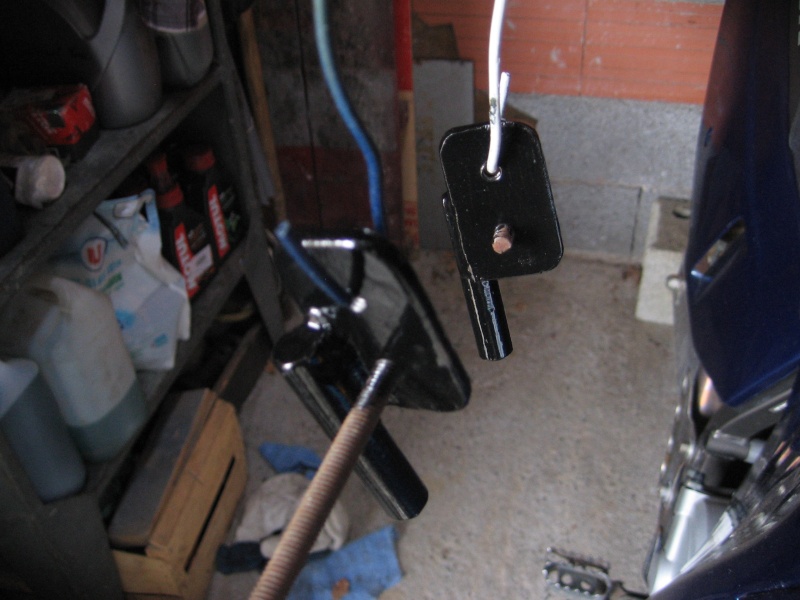

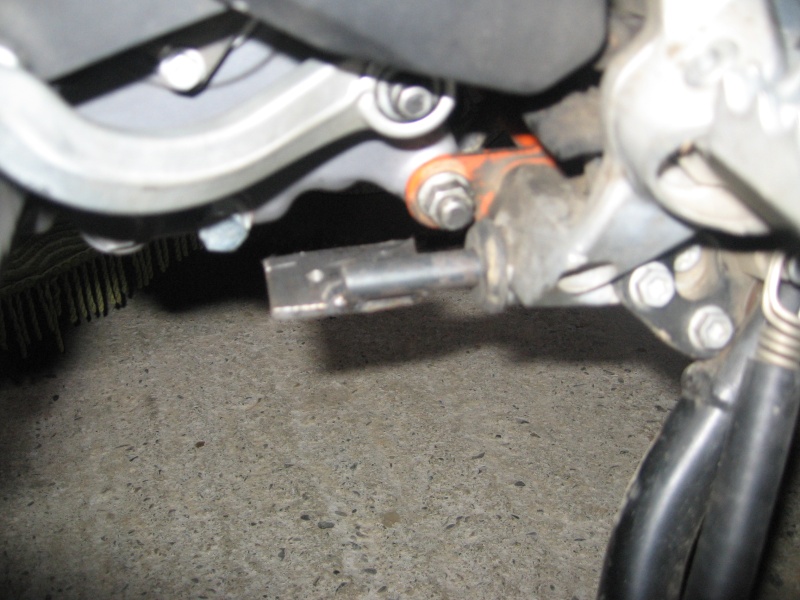

4) Fabrication des pattes d'accroches sur le cadre dans le même style que l'origine.

Inox pour devant :





Acier pour l’arrière





5) Ajustage, perçage et montage du sabot avec une petite touche de "design" en aérant le sabot avec plusieurs trous de différentes tailles:

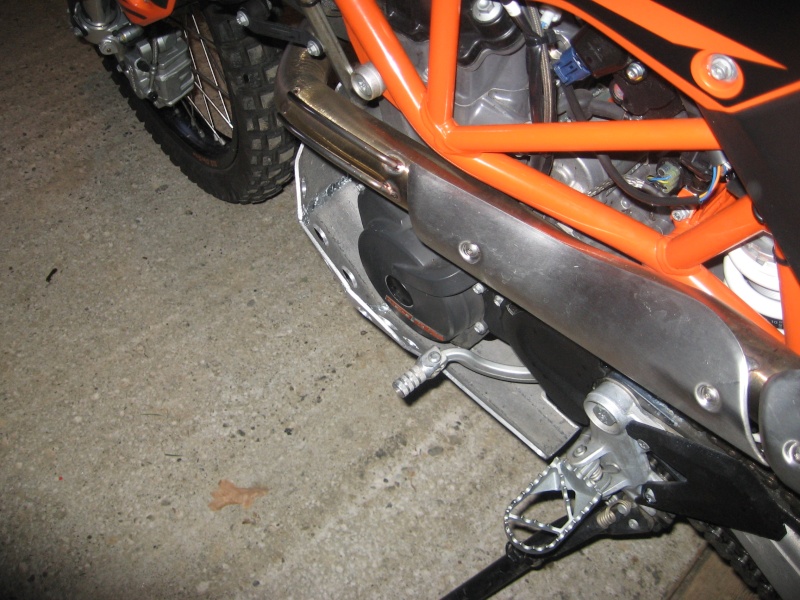

6) Montage final sur la bête !









Perso je préfère l'alu au plastic... après chacun ses gouts



Mission accompli mon sabot protège mieux le moteur de ma KT et ce dernier ne chauffe pas plus. Vivement quelques mois pour les randos en Espagne.

J’espère que ma petite recette de cuisine vous à plus.

Si vous avez des questions ou des remarques je suis la !!! bien

_________________
Avant avec mon Husqvarna j’avais des actions chez NGK, maintenant avec mon Ktm j'ai des actions chez Pirelli.
Revenir en haut Aller en bas

Pierro

Modérateur
Modérateur
avatar

MOTOS : RE Himalayan + AJP PR5
Messages : 3485
Date d'inscription : 18/12/2010
Age : 35
Ville ou région : 30

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Dim 8 Mar 2015 - 18:03

et bien ça c'est top
plutôt bien fini en plus ...
j’attends de casser mon sabot d'origine en plastique avant de passer à autre chose
ça fait 28.000km que j'y mets de la mauvaise volonté et ça casse pas ...

_________________
>> Peregrine Tour <<
Initiations et Randonnées
Trail, enduro loisir, quad
Pierrø
Revenir en haut Aller en bas
http://peregrinetour.fr/
clement660

Membre Super VIP
avatar

MOTOS : gasgas 300ec et bmw rockster
Pneu AV/AR : En caoutchouc
Messages : 2683
Date d'inscription : 05/05/2012
Age : 27
Ville ou région : savoie

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Dim 8 Mar 2015 - 18:34

Super boulot

_________________
Revenir en haut Aller en bas
Christophe

Pilier du forum
Pilier du forum
avatar

MOTOS : 690ER 450EXCF
Pneu AV/AR : Scorpion Rally
Messages : 629
Date d'inscription : 14/01/2012
Age : 46
Ville ou région : Aix-en-P

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Dim 8 Mar 2015 - 21:29

Il a l'air super ce sabot. J'avais payé le miens une petite fortune. Bravo!
Revenir en haut Aller en bas
BlackICe

Pilier du forum
Pilier du forum
avatar

MOTOS : Super Ténéré 1200 XTZE
Messages : 535
Date d'inscription : 11/01/2015
Age : 31
Ville ou région : TOULOUSE

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Lun 9 Mar 2015 - 2:19

Pinaiz ouai sympa le boulot et la finition!

Pierro tu m'as tué! Finalement ça a l'air solide le plastoc!

_________________
Mieux vaut un pilote plein qu'un réservoir vide.
Les pneus c'est comme les strings. Quand on voit la ficelle c'est qu'on n'est pas loin du trou.
Revenir en haut Aller en bas
Bartoof

Membre Super VIP
avatar

MOTOS : XT660Z MT09 Tracer
Pneu AV/AR : E10 DAKAR
Messages : 1029
Date d'inscription : 09/10/2013
Age : 50
Ville ou région : Toulouse

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Lun 9 Mar 2015 - 8:54

Super job

Je suis espanté par la brasure a froid que tu as utilisé.

_________________
Bah , plus loin  c'est plus facile et c est sec a pince !!
Il y a la bonne manière, la mauvaise manière et la mienne !
Revenir en haut Aller en bas
t3guzz

Membre Super VIP
avatar

MOTOS : Motoguzzi 750 NTX & Yam 600 XTE
Pneu AV/AR : Pirelli MT21 AV/AR
Messages : 1741
Date d'inscription : 16/11/2014
Age : 43
Ville ou région : Toulouse

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Lun 9 Mar 2015 - 9:57

elle donne quoi cette colle à la réssistance aux chocs ?

très belle réalisation ! bravo !
Revenir en haut Aller en bas
jj34

Membre - Super Actif
Membre - Super Actif
avatar

MOTOS : v strom 650 l2,ktm 640 enduro, wrf 250
Messages : 314
Date d'inscription : 20/02/2013
Age : 49
Ville ou région : pignan

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Lun 9 Mar 2015 - 9:58

bon boulot
Revenir en haut Aller en bas
YaYa

Membre Actif
Membre Actif
avatar

MOTOS : KTM 990 Adventure 2012 KTM 300 EXC 2013
Pneu AV/AR : Twinduro/MT21 - K60
Messages : 63
Date d'inscription : 18/01/2015
Age : 26
Ville ou région : Sud Ouest - Midi-Pyrénées - Au coeur des pyrénées ;)

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Lun 9 Mar 2015 - 15:23

Salut tout le monde

merci pour vos commentaires,

Citation :
Je suis espanté par la brasure a froid que tu as utilisé

Alors ce n'est pas de la soudure à froids mais une soudre faite avec un chalumeau au butane. (un camping gaz quoi..)

Citation :
elle donne quoi cette colle à la réssistance aux chocs ?

Pour faire un sabot moteur ça le fait et ça tien plutôt bien, aprés je vous tiendrez au jus si j'ai un pépin avec. Par contre c'est clairement pas fait pour souder une structure alu, trop collage à mon gout.

Citation :
j’attends de casser mon sabot d'origine en plastique avant de passer à autre chose
ça fait 28.000km que j'y mets de la mauvaise volonté et ça casse pas ...

LOL, J'ai pas eu la patience d'attendre...

Citation :
J'avais payé le miens une petite fortune

Ben c'est en parti ce qui m'a motivé, pour une protection qui ramasse, ils poussent un peu chez KT.

_________________
Avant avec mon Husqvarna j’avais des actions chez NGK, maintenant avec mon Ktm j'ai des actions chez Pirelli.
Revenir en haut Aller en bas
gazzz

Membre - Super Actif
Membre - Super Actif
avatar

MOTOS : 750 xtz-625 exc
Pneu AV/AR : av/ar cross
Messages : 384
Date d'inscription : 25/07/2013
Age : 43
Ville ou région : picard immigré dans le sud de la france

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Lun 9 Mar 2015 - 16:01

magnifique realisation!!mais de la mousse pour eviter de le remplir de caillou  bien
Revenir en haut Aller en bas
rifox/84

Membre - Super Actif
Membre - Super Actif
avatar

MOTOS : ktm 690 enduro R Adventurisé
Pneu AV/AR : Mitas e07
Messages : 370
Date d'inscription : 21/03/2013
Age : 35
Ville ou région : paca

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Ven 29 Avr 2016 - 23:32

Bravo

_________________

Revenir en haut Aller en bas
jefrando

Habitué du Forum
Habitué du Forum
avatar

MOTOS : KTM 1190 Adv
Messages : 480
Date d'inscription : 18/09/2016
Age : 30
Ville ou région : ST CANNAT

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Mar 20 Sep 2016 - 18:45

Ca fait longtemps mais vraiment magnifique !!!!
Revenir en haut Aller en bas
YaYa

Membre Actif
Membre Actif
avatar

MOTOS : KTM 990 Adventure 2012 KTM 300 EXC 2013
Pneu AV/AR : Twinduro/MT21 - K60
Messages : 63
Date d'inscription : 18/01/2015
Age : 26
Ville ou région : Sud Ouest - Midi-Pyrénées - Au coeur des pyrénées ;)

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Ven 30 Sep 2016 - 18:37

Merci bien ;)

Les soudures durafix non pas tenu très longtemps je les enlevées et j'ai fait faire au taf des soudures alu, c'est bien mieux !!

_________________
Avant avec mon Husqvarna j’avais des actions chez NGK, maintenant avec mon Ktm j'ai des actions chez Pirelli.
Revenir en haut Aller en bas
jefrando

Habitué du Forum
Habitué du Forum
avatar

MOTOS : KTM 1190 Adv
Messages : 480
Date d'inscription : 18/09/2016
Age : 30
Ville ou région : ST CANNAT

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Ven 30 Sep 2016 - 19:03

C'est cool de ta part de nous faire ce retour.

Je cherche de mon côté une plaque en alu, tu as pris quelle épaisseur ? Pas trop penible de faire des pliures bien droite ?

J'espère en réaliser une d'ici quelques semaines pour un pote en GSA LC, mais je peine a récupérer une tôle d'aluminium.
Revenir en haut Aller en bas
Akim

Pilier du forum
Pilier du forum
avatar

MOTOS : 1290 Adv R
Pneu AV/AR : TKC80
Messages : 664
Date d'inscription : 02/06/2015
Age : 52
Ville ou région : Région Parisienne

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Ven 30 Sep 2016 - 19:33

Waouw, respect !! Ca a l'air suffisament costaud et en plus c'est esthétique. Tain y a des vrais artistes dans cette communauté smile
Revenir en haut Aller en bas
YaYa

Membre Actif
Membre Actif
avatar

MOTOS : KTM 990 Adventure 2012 KTM 300 EXC 2013
Pneu AV/AR : Twinduro/MT21 - K60
Messages : 63
Date d'inscription : 18/01/2015
Age : 26
Ville ou région : Sud Ouest - Midi-Pyrénées - Au coeur des pyrénées ;)

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Sam 1 Oct 2016 - 13:57

@jefrando a écrit:
C'est cool de ta part de nous faire ce retour.

Je cherche de mon côté une plaque en alu, tu as pris quelle épaisseur ? Pas trop penible de faire des pliures bien droite ?

J'espère en réaliser une d'ici quelques semaines pour un pote en GSA LC, mais je peine a récupérer une tôle d'aluminium.

Pour la tôle d'alu j 'ai pris du 4mm, le pliure se sont bien faite (étau + marteau) par contre bien penser à faire un petit perçage en bout de découpe pour éviter la fissuration au pliage.

Après perso la tôle je l'ai récupéré sur une benne de camion à la casse. (Sur une benne alu pliable et soudable) bien

_________________
Avant avec mon Husqvarna j’avais des actions chez NGK, maintenant avec mon Ktm j'ai des actions chez Pirelli.
Revenir en haut Aller en bas
YaYa

Membre Actif
Membre Actif
avatar

MOTOS : KTM 990 Adventure 2012 KTM 300 EXC 2013
Pneu AV/AR : Twinduro/MT21 - K60
Messages : 63
Date d'inscription : 18/01/2015
Age : 26
Ville ou région : Sud Ouest - Midi-Pyrénées - Au coeur des pyrénées ;)

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Sam 1 Oct 2016 - 14:04

@Akim a écrit:
Waouw, respect !! Ca a l'air suffisament costaud et en plus c'est esthétique. Tain y a des vrais artistes dans cette communauté smile

Merci,

Oué c'est vraiment solide, la roue envoi un paquet de caillou, et pas des petits. Mon moteur me dit merci en permanence  mr green

Artiste... quant même pas clin d\'oeil , mais radin oui clin d\'oeil.

_________________
Avant avec mon Husqvarna j’avais des actions chez NGK, maintenant avec mon Ktm j'ai des actions chez Pirelli.
Revenir en haut Aller en bas
Tess

Membre Super VIP
avatar

MOTOS : Guzzi 850 LM3 de 1984-Guzzi 1000 SP3 de 1989-Suzuki 650 DRR de 1993-Guzzi 750 NTX de 1989 et...Peugeot 103 VS 1971
Pneu AV/AR : MT21 et autres
Messages : 1415
Date d'inscription : 11/02/2015
Age : 57
Ville ou région : Clarac dans le Comminges du haut

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Sam 1 Oct 2016 - 14:26

Tiens ! Je t'ai retrouvé toi ! Il va me falloir un renfort pour les chevilles...t'es prêt ?
Revenir en haut Aller en bas
jefrando

Habitué du Forum
Habitué du Forum
avatar

MOTOS : KTM 1190 Adv
Messages : 480
Date d'inscription : 18/09/2016
Age : 30
Ville ou région : ST CANNAT

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Dim 2 Oct 2016 - 12:15

Merci pour le complément d'infos.
J'avais pensé au perçage, mais merci de préciser quand même !!!
Revenir en haut Aller en bas
YaYa

Membre Actif
Membre Actif
avatar

MOTOS : KTM 990 Adventure 2012 KTM 300 EXC 2013
Pneu AV/AR : Twinduro/MT21 - K60
Messages : 63
Date d'inscription : 18/01/2015
Age : 26
Ville ou région : Sud Ouest - Midi-Pyrénées - Au coeur des pyrénées ;)

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Dim 2 Oct 2016 - 18:23

@Tess a écrit:
Tiens ! Je t'ai retrouvé toi ! Il va me falloir un renfort pour les chevilles...t'es prêt ?


Ben j’hésite entre : le renfort alu pour bote ou une béquille centrale pour le DR sifflote

_________________
Avant avec mon Husqvarna j’avais des actions chez NGK, maintenant avec mon Ktm j'ai des actions chez Pirelli.
Revenir en haut Aller en bas
Tess

Membre Super VIP
avatar

MOTOS : Guzzi 850 LM3 de 1984-Guzzi 1000 SP3 de 1989-Suzuki 650 DRR de 1993-Guzzi 750 NTX de 1989 et...Peugeot 103 VS 1971
Pneu AV/AR : MT21 et autres
Messages : 1415
Date d'inscription : 11/02/2015
Age : 57
Ville ou région : Clarac dans le Comminges du haut

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Dim 2 Oct 2016 - 19:11

@YaYa a écrit:
@Tess a écrit:
Tiens ! Je t'ai retrouvé toi ! Il va me falloir un renfort pour les chevilles...t'es prêt ?


Ben j’hésite entre : le renfort alu pour bote ou une béquille centrale pour le DR sifflote

T'as raison...ce serait plus prudent rougit

Ou alors une prostate en alu
Revenir en haut Aller en bas
manuz

Membre Super VIP
avatar

MOTOS : klx250
Pneu AV/AR : MT21 ou Tourance
Messages : 1249
Date d'inscription : 01/03/2013
Age : 49
Ville ou région : vers Toulouse

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Dim 2 Oct 2016 - 19:19

@YaYa a écrit:

Les soudures durafix non pas tenu très longtemps je les enlevées et j'ai fait faire au taf des soudures alu, c'est bien mieux !!

bien mais matos de pro donc ca limite la construction amateur ; ya des alternatives à cette soudure ; du rivetage ?
Revenir en haut Aller en bas
Tess

Membre Super VIP
avatar

MOTOS : Guzzi 850 LM3 de 1984-Guzzi 1000 SP3 de 1989-Suzuki 650 DRR de 1993-Guzzi 750 NTX de 1989 et...Peugeot 103 VS 1971
Pneu AV/AR : MT21 et autres
Messages : 1415
Date d'inscription : 11/02/2015
Age : 57
Ville ou région : Clarac dans le Comminges du haut

MessageSujet: Re: Sabot moteur KTM 690 Ebduro R by YaYa   Dim 2 Oct 2016 - 19:23

T'es partout toi Manu :-)

Du rivetage pour de l'assemblage, je sais pas trop si ça va aller...
Revenir en haut Aller en bas
